5.1传统工业VOCs治理方法

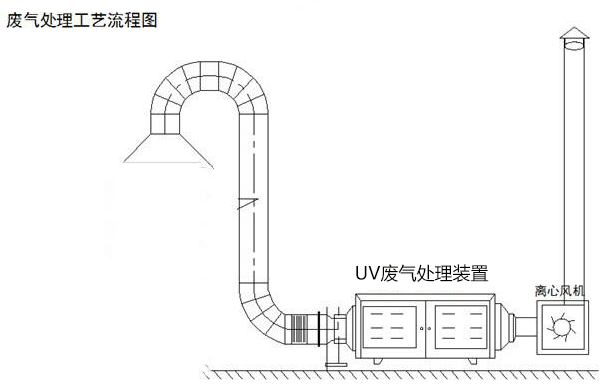

工艺流程说明：收集装置—紫外线废气处理装置—离心风机—烟囱高空排放。
将集气罩收集好的废气通过通风主管道送入废气处理装置，在设备中废气以缓慢速度通过，接着废气送入紫外线处理装置，使废气在设备中只能得到裂解，但不能完全分解，会产生二次污染。
5.2纳琦工业VOCs治理方法
相对于传统工业VOCs治理方法，纳琦在其基础上将UV废气处理装置改进为UV-光催化废气处理装置，VOCs气体分子在装置中能够产生裂解和吸附分解的双重效果，使废气得到完全彻底的反应，生成无毒害的二氧化碳和水，达到零排放。

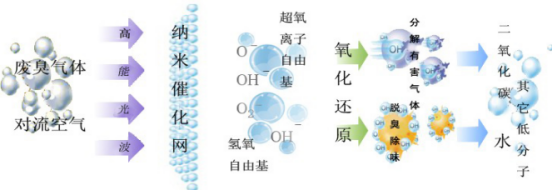

UV-光催化VOCs净化技术原理
两种处理方法：
（1）干式处理法

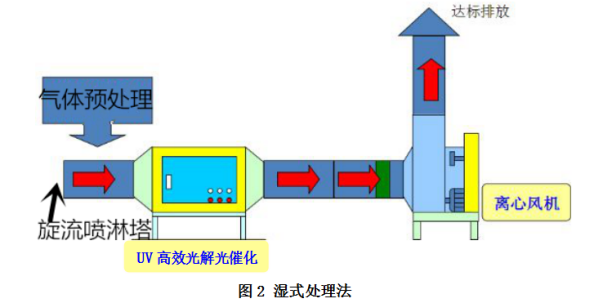

（2）湿式处理法
六、设计依据
1)《中华人民共和国环境保护法》；
2)《环境空气质量标准》GB3095-1996；
3)《大气污染物综合排放标准》（GB16297-1996）第二时段二级标准；
4)《指定地方大气污染物排放标准的技术方法》GB/T13201-91)推算标准；
5)《恶臭污染物排放标准》（GB14554-93）
6)《钢结构设计规范》GB50017-2003
7)《建筑地基基础设计规范》GB50007-2011
8)《建筑抗震设计规范》GB5011-2010
9)《建筑设计防火规范》GB50016-2014
10)《工业企业设计卫生标准》GBZ1-2010
11) 一般用途离心通风机技术条件：JB/T 10563-2006
12) 国家及本地区颁发的其它有关设计规范；
13) 厂方提供的有关设计的原始资料及要求；
14) 电气工程采用国家级设计规范与标准。
七、设计原则
（1）所选方案工艺可靠、造价合理、运行维护经济。综合考虑现场的实际情况，优先采用低能耗、低运行费用、基建投资省、工期短、占地面积少、操作管理简便的处理工艺；
（2）认真贯彻执行国家关于环境保护的方针政策，遵守国家有关法规、规范、标准，根据环境管理体系要求及规范作为设计指导；
（3）操作维护简便，优化设备组合和管道安装，确保处理装置运行稳定、可靠；
（4）工艺设施合理布局，流程简单，占地面积小；
（5）操作管理方便，尽量控制工程成本，达到以最小的投资实现最大的环境效益；
（6）安全卫生，减少二次污染。
排放标准：最终出风口各项污染物指标达到《大气污染物综合排放标准》（GB16297-1996）的二级排放要求。
废气处理后排放指标
序号 项目 最高允许排放浓度（mg/m3） 15m最高允许排放速率
（单位：kg/h） 无组织排放限值
（mg/m3）
1 苯 12 0.6 0.5
2 甲苯 40 3.1 0.3
3 二甲苯 70 1.0 1.5
4 非甲烷总烃 120 10 5.0
